Le System on a Chip (SoC), ou système sur une puce, est un circuit intégré compact qui regroupe tous les composants importants d’un ordinateur : processeur, mémoire, GPU, modules de communication…
Le SoC constitue aujourd’hui l’épine dorsale des smartphones, des objets connectés (IoT), des véhicules intelligents et des appareils électroniques du quotidien. Comprendre ce composant est donc indispensable pour saisir les enjeux technologiques actuels.
Système sur une puce : définition du SoC

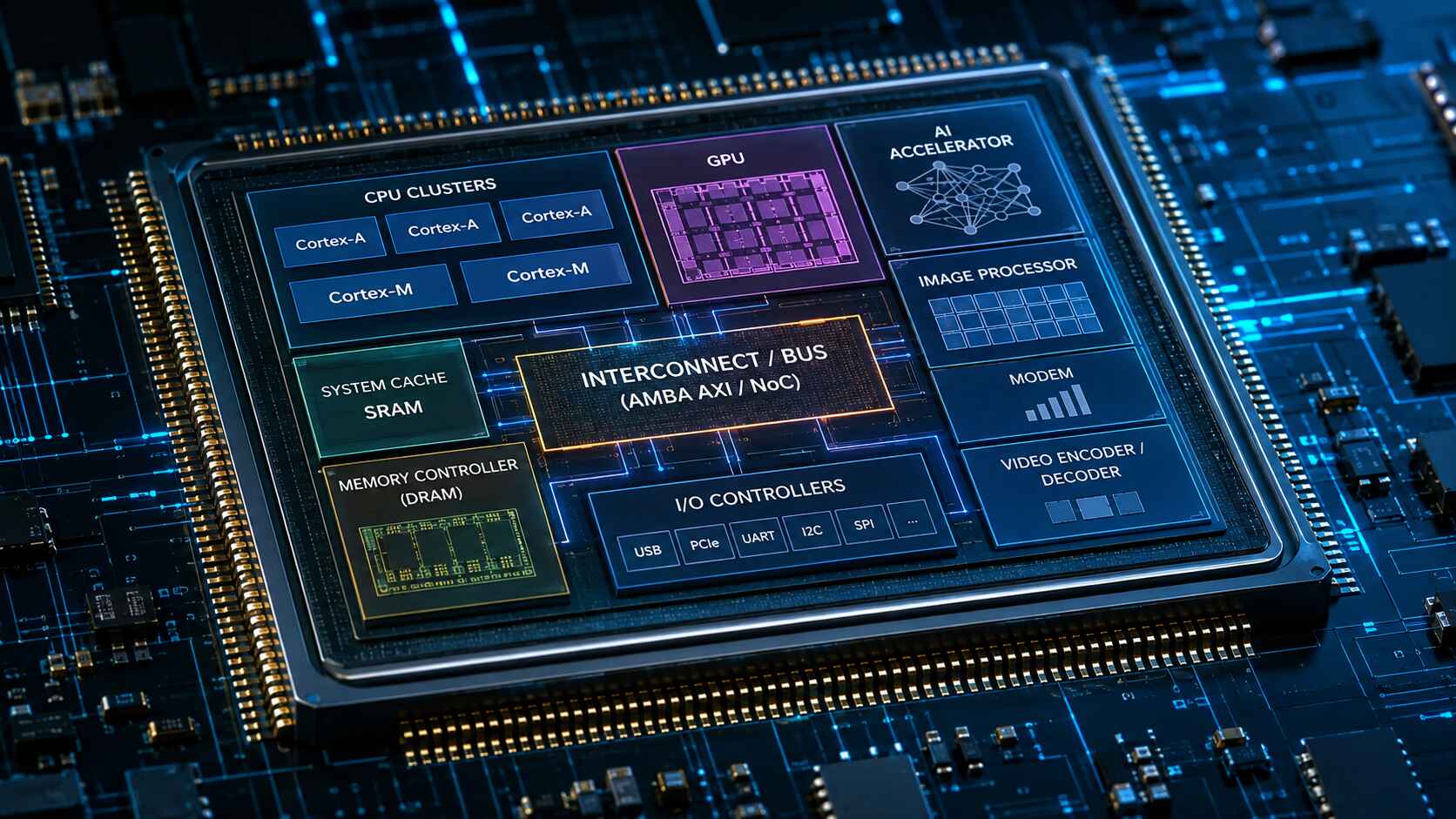

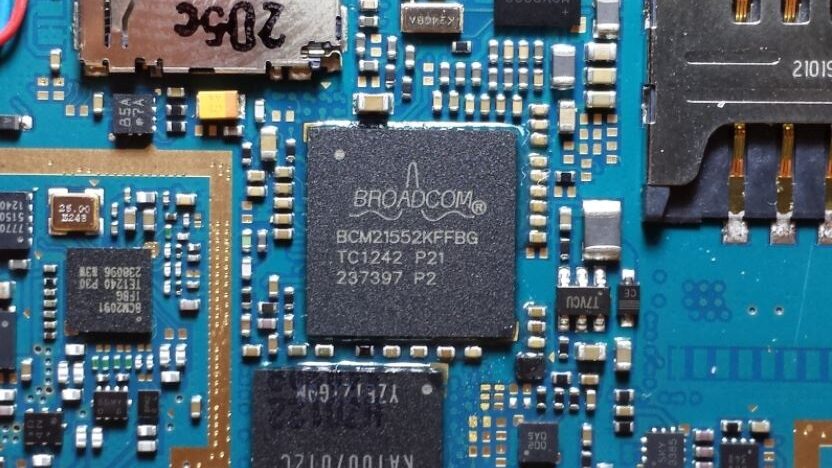

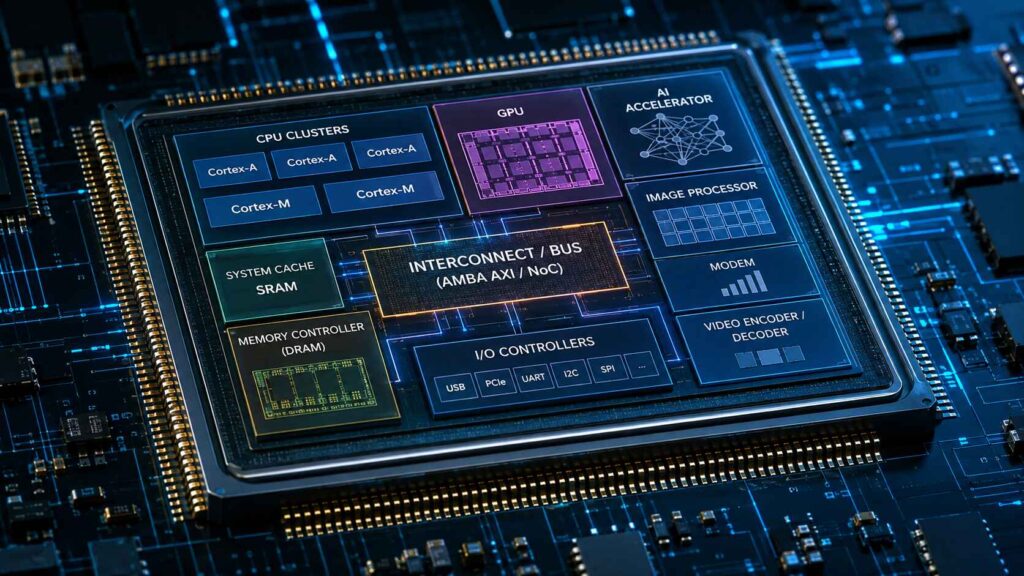

La fonction du système sur une puce pourrait être confondue avec celle d’un processeur d’ordinateur. Le SoC se distingue par son intégration totale. Il regroupe le processeur central, la mémoire vive et le stockage statique sur une seule puce.
Ce circuit intègre également un moteur graphique et des modules de communication sans fil. Enfin, il accueille les capteurs indispensables au pilotage des smartphones et des objets connectés.
En clair, le système sur une puce comprend les éléments essentiels d’un ordinateur comprimé dans une forme réduite.
Son faible encombrement, son caractère complet et sa faible consommation d’énergie en font un circuit intégré idéal pour les applications mobiles, notamment l’IoT.
Le SoC est le cœur des smartphones. Je constate qu’il se retrouve partout : dans les téléphones récents, les tablettes, les systèmes embarqués des véhicules, les appareils photo et de nombreux objets connectés du quotidien, comme les thermostats, les bracelets, les montres et les capteurs médicaux.
Les architectures du System On a Chip
Il n’y a pas un seul système sur une puce. Les utilisations variées de ce type de circuit intégré demande des architectures sensiblement différente. On distingue trois grandes familles de SoC :
- Le système sur une puce construit autour d’un microcontrôleur, la forme la plus simple d’un SoC qui a donné naissance aux cartes Arduino.
- Le système sur une puce construit autour d’un microprocesseur. Il s’agit du SoC, le plus répandu parce qu’utilisé par tous les fabricants de smartphones. Doté d’un Bus externe, il permet de connecter de nombreux capteurs.
- Le système sur une puce dédié à une tâche spécifique. Cette dernière famille comprend notamment les puces reprogrammables FPGA.
L’Internet des objets peut faire intervenir les trois familles de système sur une puce, selon la complexité de l’objet, du capteur ou du système embarqué connecté à concevoir. Cependant, le Soc basé sur un microprocesseur prend généralement place dans la plupart des objets connectés.
Suivant les fabricants et les besoins, il existe plusieurs architectures. Deux d’entre elles prennent place dans la grande majorité des produits électroniques conçus ces vingt dernières années.
L’architecture ARM :
Conçu par la société éponyme, l’architecture ARM a été développé en interne à la fin des années 1980. C’est en 1987 qu’elle est la première fois utilisée dans la gamme d’ordinateurs 32 Bits Archimede.
L’architecture ARM ne dépend pas d’un seul fabricant. Le modèle économique de l’entreprise repose sur la vente de licences à d’autres fabricants. Les SoC d’ARM se retrouvent ainsi dans la plupart des smartphones et des objets connectés.
L’architecture X86 :
Voici l’architecture la plus répandu dans le monde. Conçue par Intel, elle est utilisée commercialement depuis 1978. Cette architecture a permis de développer les processeurs des ordinateurs, des serveurs ou encore de certaines tablettes. Intel Atom est la gamme SoC du célèbre fondeur. Cependant, l’architecture X86 est beaucoup moins utilisée pour développer les modèles d’un système sur puce IoT.
Leaders mondiaux du SoC : Apple vs Qualcomm et la stratégie France
Le paysage concurrentiel des puces a connu un bouleversement notable début le début de l’année 2026.
Les puces uniques d’Apple
Les puces Apple M5, M5 Pro et M5 Max, dévoilées en mars, redessinent les rapports de force. Ces SoC introduisent une nouvelle architecture de fusion à deux matrices en 3 nm, avec des cœurs « super cores » dédiés aux charges extrêmes. Résultat : un gain de 30 % en performance CPU par rapport à la génération précédente.
Les GPU, avec jusqu’à 40 cœurs, incluent un accélérateur neuronal spécialisé dans chaque cœur, multipliant par quatre la puissance de calcul pour l’intelligence artificielle. La bande passante mémoire culmine à 614 Go/s sur la version M5 Max, un atout pour les créateurs de contenu exigeants.
Qualcomm, le géant indétronable
En parallèle, Qualcomm affine sa stratégie avec une gamme à deux étages. Le Snapdragon 8 Elite Gen 5 occupe le sommet avec un NPU dépassant 100 TOPS (trillions d’opérations par seconde), soit une hausse de 39 % de la puissance d’inférence IA par rapport à la génération antérieure. Cette puce permet d’exécuter localement de grands modèles de langage à une vitesse de 220 jetons par seconde ce qui est plus vite qu’un lecteur humain ne parcourt un texte.
Qualcomm a aussi dévoilé une déclinaison non‑Elite, le Snapdragon 8 Gen 5. Elle reprend la même gravure N3P en 3 nm, avec des fréquences d’horloge légèrement réduites, pour offrir des performances solides à un tarif plus accessible. Cette puce équipe déjà le OnePlus 15R, vendu autour de 700 USD, rendant l’IA embarquée haut de gamme plus abordable. Les deux SoC intègrent nativement le Wi‑Fi 7 et le Bluetooth 6.
Mediatek, le plus endurant de la course aux puces
Le segment milieu de gamme voit MediaTek s’affirmer. Son Dimensity 9500s, gravé en 3 nm, embarque un cœur ultra‑puissant Cortex‑X925 à 3,73 GHz et des capacités d’IA agentique. Des indiscrétions de mai 2026 évoquent un futur Dimensity 9600 qui inaugurerait la gravure en 2 nm, probablement sur le nœud N2P de TSMC, pour une commercialisation attendue en toute fin d’année. MediaTek n’a toutefois pas encore officialisé cette feuille de route.
Tendance SoC 2026 : Connectivité, IA embarquée et faible latence
L’année 2026 marque un tournant dans la manière dont l’intelligence artificielle interagit avec le matériel. L’expression consacrée est désormais « Edge AI » : l’IA ne dépend plus du cloud pour fonctionner. Les SoC modernes intègrent des NPU (Neural Processing Units) capables d’exécuter localement de grands modèles de langage et des tâches de raisonnement complexes. Concrètement, un smartphone de 2026 peut analyser un document de 50 pages sans jamais envoyer la moindre donnée vers un serveur distant.
La connectivité suit le rythme. Les SoC haut de gamme adoptent massivement le Wi‑Fi 7, avec des débits théoriques culminant à 46 Gbit/s, et le Bluetooth 6.0. Sa fonction phare, le Channel Sounding, combine deux techniques de télémétrie. Il y a la mesure de phase (PBR) et le temps aller‑retour (RTT). Cela permet de localiser un appareil avec une précision inférieure au mètre, y compris en environnement intérieur dense.
Dans l’industrie, le standard Matter continue de simplifier l’interopérabilité des objets connectés, là où les SoC à basse consommation jouent un rôle central. Les centres de recherche français ne sont pas en reste. Le CEA‑Leti a annoncé en avril 2026 une collaboration stratégique avec le fabricant taïwanais PSMC pour combiner architecture RISC‑V et photonique sur silicium au sein de puces 3D destinées aux futures infrastructures d’IA. Cette approche vise à dépasser les limites physiques des interconnexions en cuivre, ouvrant la voie à des calculateurs photoniques ultra‑efficaces.
Gravure 3 nm et relocalisation en France : Enjeux technologiques des SoC
La course à la finesse de gravure s’accélère en 2026. Le nœud 3 nm s’impose comme le standard haut de gamme. Les données de Counterpoint Research indiquent que les puces 3 nm et 2 nm représentent déjà près d’un tiers des smartphones vendus cette année, avec une croissance des livraisons de 18 % sur un an pour ces nœuds avancés. La part de l’ensemble des nœuds avancés (5 nm et moins) atteint désormais près de 60 % des expéditions mondiales de SoC pour smartphones.
Samsung 2 nm : une production encore fragile
Le grand tournant de 2026 concerne le 2 nm. Samsung a intégré son SoC Exynos 2600 gravé en 2 nm dans les Galaxy S26, mais ses rendements de fabrication restent un point de vigilance. Selon plusieurs sources industrielles d’avril 2026, le taux de puces fonctionnelles (yield) de Samsung sur son nœud SF2 plafonne autour de 55 %, sous le seuil de 60 % généralement requis pour une production de masse stable. Une fois les pertes liées à la mise en boîtier et au tri par performances prises en compte, le rendement effectif descendrait même aux alentours de 40 %.
TSMC creuse l’écart sur le 2 nm
En comparaison, TSMC affiche des rendements 2 nm déjà stabilisés entre 60 % et 70 % selon les estimations du secteur, et ses rapports internes évoquent une fourchette de 70 % à 80 % pour les puces de test logique. TSMC accélère sa montée en cadence avec une capacité mensuelle visant 100 000 wafers, un volume qui lui permet de répondre à la demande massive des grands clients comme Apple, NVIDIA et AMD. Le coût d’un wafer N2 dépasse de près de 30 % celui du N3, ce qui pourrait peser sur le prix des smartphones premium dans les mois à venir.
L’Europe accélère avec FAMES et le Chips Act 2.0
Côté européen, l’initiative FAMES, inaugurée le 30 janvier 2026 au CEA‑Leti de Grenoble, représente un investissement de 830 millions d’euros. Cette ligne pilote en espace ouvert démocratise l’accès aux technologies FD‑SOI 10 nm et 7 nm, aux mémoires non volatiles embarquées et à l’intégration 3D pour les PME et start‑up du continent. STMicroelectronics a lancé en janvier 2026 sa série STM32MP21, des microprocesseurs économes conçus pour l’edge computing industriel et les bâtiments intelligents, embarquant un cœur Arm Cortex‑A35 à 1,5 GHz et un Cortex‑M33 pour les tâches temps réel. La Commission européenne prépare activement la mise à jour du Chips Act, dite « Chips Act 2.0 », dont la publication est programmée au 27 mai 2026, afin de renforcer la souveraineté technologique du continent.
Éco-conception et efficacité énergétique : l’avenir durable des SoC en 2026
En 2026, l’efficacité énergétique est devenue le critère majeur de différenciation pour les fabricants mondiaux. Grâce à la généralisation de la gravure en 3 nm et aux optimisations architecturales, les SoC actuels affichent des gains d’efficacité énergétique allant de 25 % à 40 % selon les constructeurs et les charges de travail.
Cette sobriété numérique est cruciale pour prolonger l’autonomie des smartphones et réduire l’empreinte carbone des centres de données. Par ailleurs, des acteurs français comme STMicroelectronics intègrent des modes de veille ultra-basse consommation dans leurs puces IoT industrielles. Ces composants permettent ainsi à des capteurs environnementaux de fonctionner plusieurs années sur une seule batterie.
Parallèlement, les architectures modernes privilégient aujourd’hui le recyclage des matériaux semi-conducteurs lors de la fin de vie des appareils. En outre, l’optimisation logicielle via l’IA embarquée ajuste la fréquence du processeur en temps réel selon les besoins réels.
Tableau comparatif : Évolution des performances et de l’efficacité (2020-2026)
| Finesse | Année | Efficacité | Performance | Usage 2026 |
|---|---|---|---|---|
| 7 nm | 2020 | Référence | Référence | IoT basique & électroménager |
| 5 nm | 2022 | + 20 à 25% | + 15% | Milieu de gamme & tablettes |
| 3 nm | 2024-25 | + 35 à 45% | + 25% | Smartphones Premium & PC ARM |
| 2 nm | Fin 2026 | + 55 à 60% | + 30% | IA générative & Cloud |
Qualcomm envisagerait de confier son Snapdragon 2 nm à Samsung
Un possible changement de stratégie industrielle chez Qualcomm est sur le point d’arriver. Le fabricant, qui confie aujourd’hui l’essentiel de la production du Snapdragon 8 Elite Gen 5 à TSMC sur son nœud N3P en 3 nm, envisage de diversifier ses sources d’approvisionnement.
Des rumeurs insistantes émanent de la presse coréenne et des analystes. Samsung Foundry aurait finalisé la conception d’un Snapdragon 8 Elite Gen 5 en 2 nm. Ce dernier utiliserait le procédé SF2 GAA. Cette puce pourrait équiper les Galaxy Z Fold 8 et Z Flip 8. Leur sortie est prévue pour l’été 2026. Ce serait le retour de l’alliance Qualcomm‑Samsung.
Si cela se confirme, l’approvisionnement se diversifierait. TSMC contrôle aujourd’hui plus de 70 % de la fonderie avancée. L’équilibre du marché s’en trouverait modifié. Pour les consommateurs, diversifier la production est une bonne nouvelle. Mais cela pourrait alimenter la pression sur les prix. Les wafers 2 nm coûtent encore 30 % de plus que ceux en 3 nm.
FAQ sur le System On Chip ou SoC
Un circuit intégré unique qui rassemble sur une même puce le processeur central (CPU), le circuit graphique (GPU), la mémoire, les contrôleurs de communication sans fil (Wi‑Fi 7, Bluetooth 6, 5G) et souvent un accélérateur d’intelligence artificielle (NPU). Cette intégration poussée réduit l’espace occupé et la consommation électrique, ce qui le rend idéal pour tous les appareils mobiles et embarqués.
Un processeur classique ne gère que les calculs. Le SoC, lui, intègre l’ensemble des fonctions vitales d’un système informatique complet. Cela évite de multiplier les puces séparées, améliore la vitesse des échanges entre composants et diminue la consommation globale. Un atout décisif dans un smartphone ou un capteur IoT.
Dans la quasi‑totalité des smartphones, tablettes, montres connectées, enceintes intelligentes et casques sans fil. On les retrouve aussi au cœur des voitures modernes (aide à la conduite), des drones, des caméras de surveillance, des équipements médicaux connectés et des machines industrielles de l’usine 4.0.
Oui, et c’est même la tendance majeure de 2026. Grâce aux NPU intégrés dépassant les 100 TOPS, les smartphones récents exécutent localement de grands modèles de langage et des tâches de raisonnement agentique. La reconnaissance vocale, la traduction en temps réel et l’analyse de documents fonctionnent hors ligne, sans jamais transmettre vos données personnelles vers un serveur distant.
La miniaturisation extrême, une faible consommation d’énergie, une vitesse de traitement élevée grâce à la proximité des composants, et surtout la capacité d’exécuter plusieurs tâches complexes en parallèle, y compris des algorithmes d’IA directement sur l’appareil sans connexion cloud.
