Composant électronique : les différents types et leur fonctionnement

Le composant électronique fait désormais partie intégrante de la vie quotidienne. De l'aviation aux industries médicales, celui-ci dispose d'un large éventail d'applications dans le monde moderne.

La plupart des gadgets possèdent de minuscules circuits électroniques capables de contrôler des machines et de traiter des informations. En d'autres termes, ces derniers constituent les éléments de base de divers appareils électriques. Ce guide présente les composants électroniques les plus couramment utilisés et leur fonctionnement.

Composant électronique : définition

Un composant électronique est un dispositif élémentaire et discret utilisé dans un circuit électrique ou informatique. Il permet de manipuler, de contrôler ou de réguler le flux d'électrons ou les champs électromagnétiques. De tels composants jouent un rôle essentiel dans le bon fonctionnement des systèmes électroniques, qu'il s'agisse d'équipements domestiques, industriels ou de haute technologie.

Chaque composant dispose d'un certain nombre de bornes électriques ou de connecteurs. Grâce à eux, il est possible de l'intégrer à d'autres composants pour établir une connexion électrique.

Composant électronique : classification

Les composants se classent en trois catégories : passifs, actifs ou électromécaniques.

Les composants actifs

Composants actifs

Les composants actifs sont capables de générer, amplifier ou modifier un signal électrique en produisant de l'énergie. Ils nécessitent une alimentation électrique (généralement en courant continu) pour fonctionner et jouent un rôle clé dans l'amplification de la puissance et du signal d'un circuit.

Exemples de composants actifs :

Transistors : Utilisés comme interrupteurs ou amplificateurs.
Circuits intégrés (IC) : Combinent plusieurs composants électroniques en un seul boîtier.
Oscillateurs : Génèrent des signaux périodiques utilisés dans les systèmes de communication.

Ces composants sont indispensables dans des circuits complexes comme ceux des ordinateurs, des téléphones portables, et des équipements audiovisuels.

Les composants passifs

Les composants passifs ne peuvent ni générer, ni amplifier de l'énergie électrique. Ils réagissent uniquement au courant ou à la tension déjà présents dans le circuit. Ces dispositifs sont essentiels pour stocker, filtrer ou réguler les signaux électriques.

Exemples de composants passifs :

Résistances : Limite le courant dans un circuit.
Condensateurs : Stocke l'énergie sous forme de champ électrique.
Inductances : Stocke l'énergie dans un champ magnétique et régule le courant alternatif.
Transformateurs : Modifient la tension ou le courant en fonction des besoins du circuit.

Bien qu'ils ne produisent pas d'énergie, certains composants passifs peuvent influencer la forme du signal ou accroître temporairement la tension, comme un transformateur.

Le composant électromécanique

Ces composants associent énergie électrique et mouvements mécaniques pour contrôler ou actionner des systèmes physiques. En utilisant un champ magnétique généré par un courant électrique, ils produisent un mouvement physique, tel que la rotation d'un moteur ou la fermeture d'un relais.

Exemples de composants électromécaniques :

Relais : Interrupteurs commandés électriquement, utilisés pour activer des circuits à haute puissance avec une faible tension.
Moteurs : Convertissent l'énergie électrique en mouvement rotatif.
Interrupteurs : Permettent de contrôler manuellement le flux électrique, provoquant un changement d'état dans le circuit.

Ces dispositifs sont largement utilisés dans les robots, systèmes de commande automatique, et appareils électroménagers, où l'interaction entre les processus électriques et mécaniques est essentielle.

Composant électronique : les modèles les plus utilisés et leur fonctionnement

Cette partie fournit plus d'informations sur les 7 modèles différents du composant électronique les plus courants. Le fonctionnement de chacun d'entre eux sera abordé.

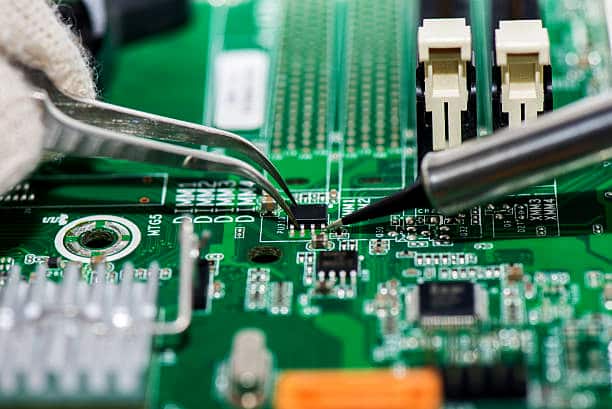

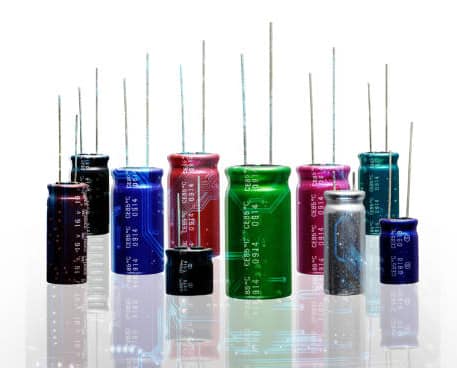

Condensateur

Un condensateur est un composant électronique passif à deux bornes, utilisé pour stocker de l'énergie sous forme de champ électrique. Ce composant se distingue par sa capacité à se charger et se décharger rapidement, bien plus vite qu'une batterie classique. Il est utilisé dans les circuits pour filtrer, stabiliser et gérer l'alimentation.

Comment fonctionne-t-il ?

Principe de fonctionnement : Lorsque les deux plaques du condensateur sont connectées à une source de tension, un champ électrique se forme à travers l'isolant (ou diélectrique) qui les sépare.
Une charge positive s'accumule sur une plaque et une charge négative sur l'autre. Tant que la tension est appliquée, le condensateur reste chargé.
Maintien de la charge : Même une fois déconnecté de la source, le condensateur conserve son énergie. Lorsqu'il est relié à une charge (par exemple, un circuit), il transfère l'énergie accumulée vers celle-ci.
Capacité de charge : La capacitance (en Farads) indique la quantité d'énergie que le condensateur peut stocker. Une capacitance plus élevée permet d'accumuler davantage d'énergie.

Résistance

Une résistance se présente sous la forme d'un dispositif électrique passif à deux bornes résistant au passage du courant. Parmi les composants d'un circuit électronique, cette pièce est probablement la plus basique.

En revanche, elle figure parmi les éléments constitutifs les plus courants. Elle porte généralement un code couleur.

Comment fonctionne-t-elle ?

Une résistance peut sembler anodine. On pourrait penser qu'elle ne fait rien d'autre que consommer de l'énergie. Pourtant, elle joue un rôle essentiel en contrôlant la tension et le courant dans le circuit.

En fait, lorsque le courant électrique commence à circuler dans un fil, tous les électrons se déplacent dans la même direction. C'est comme l'eau qui coule dans un tuyau. Sa quantité diminue lorsqu'il y a moins de place pour son déplacement.

De même, si le courant passe par un conducteur de faible épaisseur situé dans une résistance, il devient de plus en plus difficile pour les électrons de le traverser. En bref, le nombre d'électrons circulant dans une résistance diminue à mesure que la longueur et la finesse du fil augmentent.

Diode

La diode est un composant électronique à deux bornes qui permet au courant électrique de circuler dans un seul sens, agissant ainsi comme une « valve » pour le courant. Elle est utilisée principalement pour la conversion de courant alternatif (CA) en courant continu (CC). Composée généralement de matériaux semi-conducteur ( comme le silicium, elle fonctionne en créant une zone de déplétion entre deux types de semi-conducteurs (P et N), ce qui bloque le courant dans une direction et permet son passage dans l'autre. Cela en fait un élément essentiel pour les circuits redresseurs.

Transistor

Le transistor est un composant à trois bornes utilisé principalement comme amplificateur ou interrupteur. Comme la diode, il utilise un principe de jonction entre des semi-conducteurs de type P et N, mais ici, il permet de contrôler un courant plus important à l'aide d'un petit signal appliqué à sa base. Il peut allumer ou éteindre un dispositif sans mouvement mécanique.

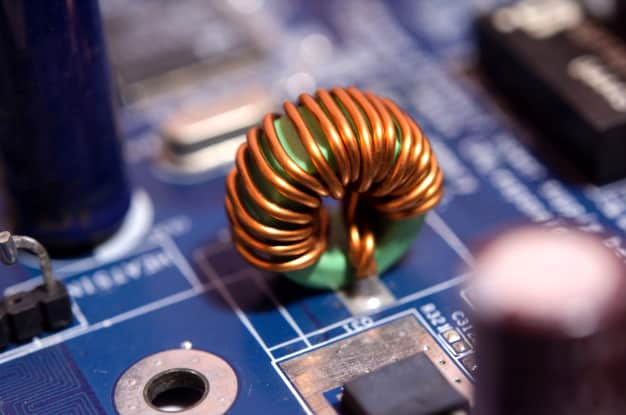

Inducteur

Un inducteur, également connu sous le nom de bobine d'induction, se présente comme un composant passif d'un circuit à deux bornes. Il conserve l'énergie dans son champ magnétique et la restitue au circuit en cas de besoin.

Notons que lorsque deux inducteurs sont placés côte à côte sans se toucher, le champ magnétique créé par le premier inducteur affecte le second. Cette découverte cruciale a conduit à l'invention des premiers transformateurs.

Comment fonctionne-t-il ?

Chaque fois que le courant circule dans un fil, il crée un champ magnétique. Cependant, la forme unique de l'inducteur crée un champ magnétique beaucoup plus puissant. Ce champ magnétique puissant résiste au courant alternatif, mais permet au courant continu de passer.

Relais

Un relais fait référence à un interrupteur électromagnétique qui peut ouvrir et fermer des circuits électriques. Pour fonctionner, il a besoin d'un courant relativement faible. Habituellement, il permet de réguler des courants faibles dans un circuit de commande.

Toutefois, il arrive que les relais soient utilisés pour contrôler des courants électriques élevés. Dans ce cas, il constitue l'équivalent électrique d'un levier. Il peut être commandé par un léger voltage pour activer un autre circuit utilisant un puissant courant. Les relais peuvent être des systèmes électromécaniques ou des systèmes à semi-conducteurs.

Comment fonctionne-t-il ?

Qu'il s'agisse d'un relais électromécanique ou d'un relais statique, il fonctionne comme un dispositif normalement fermé (NC) ou normalement ouvert (NO). Dans le cas d'un relais NC, les contacts restent fermés lorsqu'il n'y a pas d'alimentation électrique. En revanche, pour un module NO, les contacts restent ouverts lorsqu'il n'y a pas d'alimentation électrique. En bref, lorsque le courant traverse un relais, les contacts s'ouvrent ou se ferment.

Dans un relais EMR, l'alimentation électrique met sous tension la bobine du relais, créant ainsi un champ magnétique. La bobine magnétique attire une plaque métallique installée sur le noyau. Lorsque le courant s'arrête, la platine revient à sa position de repos sous l'action d'un ressort. Un EMR peut également avoir un ou plusieurs contacts dans un seul boîtier. Si un circuit n'utilise qu'un seul contact, il s'agit d'un circuit à simple rupture (SB).

Quartz

Le quartz propose diverses solutions dans l'industrie électronique. Cependant, ils servent principalement de résonateurs dans les circuits électroniques. Le quartz existe à l'état naturel sous forme de silicium. Par ailleurs, il s'agit désormais d'un produit synthétique pour répondre à la demande croissante. Il possède l'effet piézoélectrique.

Comment cela fonctionne-t-il ?

En appliquant une tension alternative à un cristal, celui-ci provoque des vibrations mécaniques. La forme et la dimension du cristal de quartz déterminent la fréquence de résonance de ces vibrations ou oscillations. Ainsi, il génère un signal constant. Les oscillateurs à quartz ne coûtent pas cher et se fabriquent facilement de manière synthétique.

Ils existent dans une gamme allant de quelques KHz à quelques MHz. Grâce à leur facteur de qualité ou facteur Q plus élevé, les oscillateurs à quartz sont remarquablement stables dans le temps et à la température.

Comment choisir les bons composants électroniques pour un projet spécifique ?

Choisir les composants électroniques adaptés à un projet est essentiel pour garantir la fiabilité et l'efficacité du système. Cette tâche implique une analyse approfondie de plusieurs facteurs liés aux exigences techniques, au budget et aux tendances technologiques actuelles.

1. Identifier les besoins du projet

Avant tout, il faut définir précisément les caractéristiques de performance requises :

Tension et courant : Sélectionner des composants capables de fonctionner sous les niveaux de tension et d'intensité appropriés.
Fréquence : Identifier si le projet nécessite des composants adaptés aux fréquences élevées (par exemple, pour la communication sans fil).
Efficacité énergétique : Essentielle dans les projets alimentés par batterie ou pour les dispositifs portables. Privilégier des composants à faible consommation pour prolonger l'autonomie.

2. Prendre en compte le coût et la disponibilité

Le coût devient un paramètre critique dans les projets à grande échelle ou de production de masse. Il faut privilégier des composants courants et bien établis pour assurer une disponibilité à long terme. Collaborer avec plusieurs fournisseurs peut également garantir une meilleure gestion des stocks.

3. Utilisation de simulateurs de circuits et consultation des fiches techniques

Pour les ingénieurs et amateurs, il est judicieux de consulter les spécifications techniques des fabricants. Ainsi, ils peuvent mieux comprendre les limites et possibilités des composants. Avant d'acheter en grande quantité, l'utilisation de simulateurs de circuits permet de tester différentes configurations et d'éviter les erreurs coûteuses. Ces outils aident à optimiser le choix des composants et à valider le fonctionnement global du système.

Tendances actuelles et futures dans la conception de circuits intégrés

La conception de circuits intégrés (IC) évolue à un rythme rapide, avec une miniaturisation continue et une intégration croissante de nouvelles technologies. Voici quelques-unes des tendances qui dominent le secteur :

1. Systèmes sur puce (SoC)

Les SoC (systèmes sur puce) jouent également un rôle central dans les dispositifs mobiles et les objets connectés. Cette intégration verticale permet d'améliorer les performances tout en optimisant l'efficacité énergétique des systèmes.

2. Circuits intégrés spécifiques à une application (ASIC)

Les ASIC (Application-Specific Integrated Circuits) sont de plus en plus utilisés dans des secteurs nécessitant des solutions hautement optimisées, tels que l'automobile, l'intelligence artificielle, et les télécommunications. Ces circuits permettent de répondre à des besoins spécifiques tout en réduisant la consommation d'énergie et en améliorant les performances.

3. Intégration de l'intelligence artificielle (IA)

L'une des futures évolutions majeures sera l'intégration de l'IA directement dans les puces. Ces circuits permettront de traiter des données complexes en temps réel, ce qui révolutionnera les secteurs tels que l'automatisation industrielle et les véhicules autonomes.

4. Utilisation de matériaux innovants

Les nouveaux matériaux, tels que le graphène, sont étudiés pour améliorer les performances des composants, notamment dans les circuits à haute fréquence et pour augmenter l'efficacité énergétique. Le graphène, grâce à sa conductivité exceptionnelle, pourrait transformer la conception des circuits en offrant des puces plus rapides et plus durables.

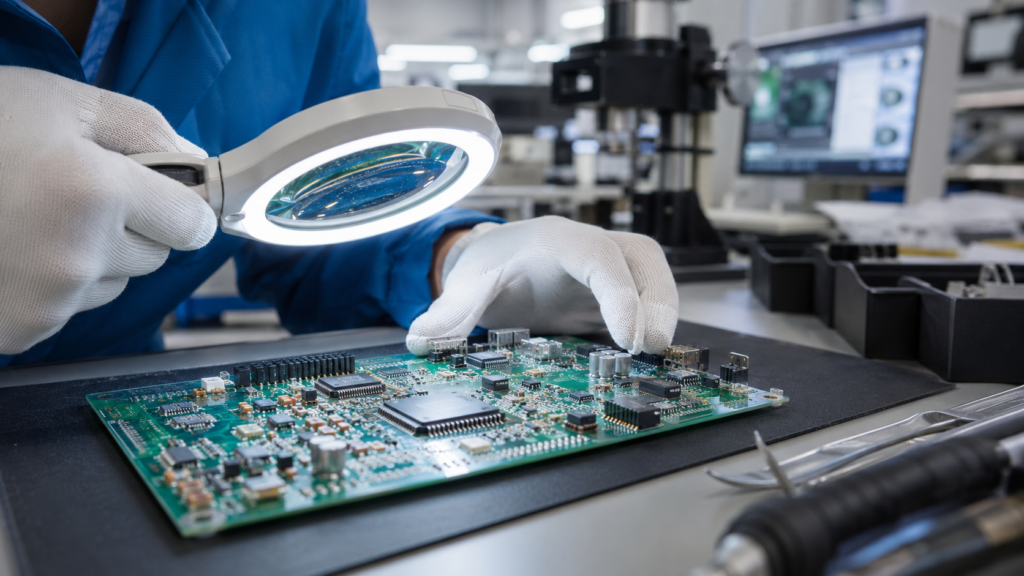

Les normes et régulations dans l'industrie des composants électroniques

L'industrie des composants électroniques est régie par un ensemble de normes et de régulations destinées à garantir la sécurité, la performance et la compatibilité des produits. Ces derniers sont essentiels pour assurer la fiabilité des composants dans des environnements variés, qu'il s'agisse de dispositifs grand public ou d'applications industrielles critiques.

Les normes telles que celles édictées par l'IEC (Commission électrotechnique internationale) ou l'ANSI (American National Standards Institute) définissent les spécifications techniques minimales auxquelles doivent répondre les composants. Par exemple, les tests de conformité aux normes de sécurité électrique et de résistance aux radiations sont cruciaux pour les appareils destinés à des secteurs sensibles comme l'aéronautique ou la médecine.

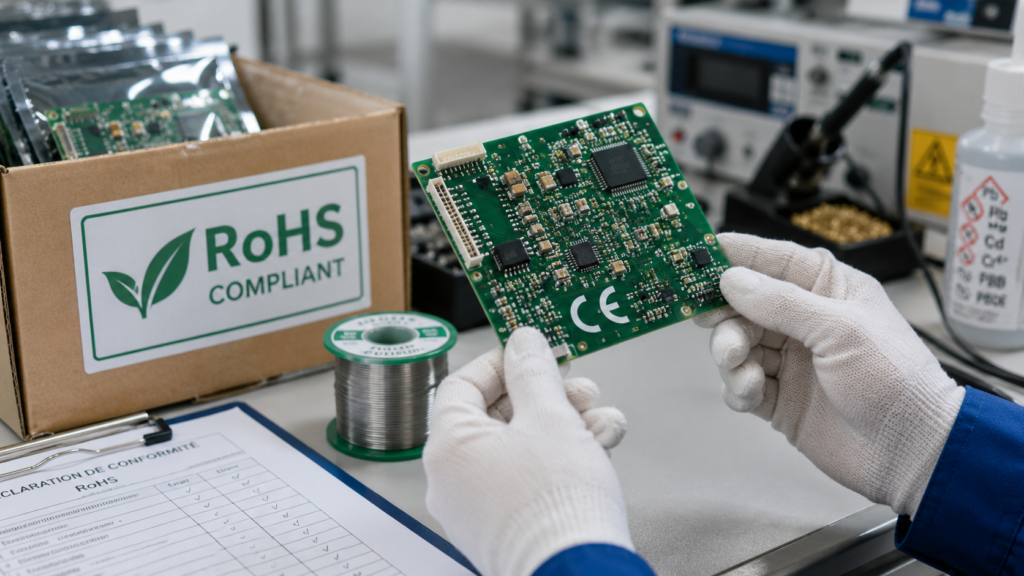

En outre, les régulations concernant l'environnement, comme la directive RoHS (Restriction of Hazardous Substances), imposent des restrictions sur l'utilisation de certaines substances toxiques dans la fabrication des composants, afin de protéger la santé des utilisateurs et l'environnement. Avec l'augmentation de la production de composants électroniques et leur utilisation dans des systèmes de plus en plus complexes, le respect de ces normes devient primordial pour garantir des produits sûrs, efficaces et compatibles avec les autres technologies.
